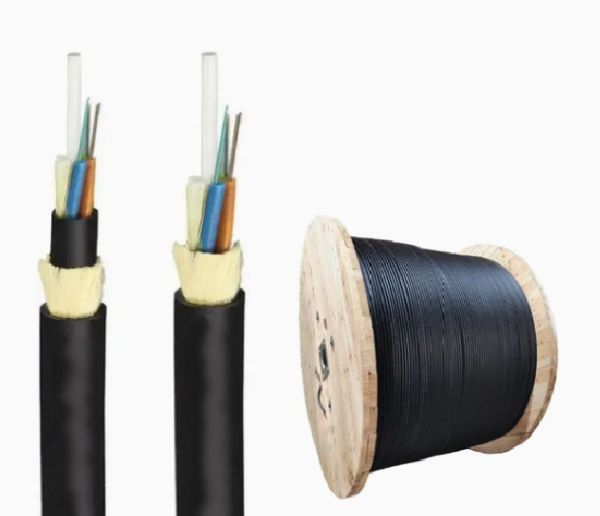

Optički kabl SM 12 vlakana (12J) ExeLink 1200N span 80m

Aramid kabl: ADSS, visoka fleksibilnost i otpornost na povlačenje, prečnik (~10 mm).

Pakovanje: kotur 4 km

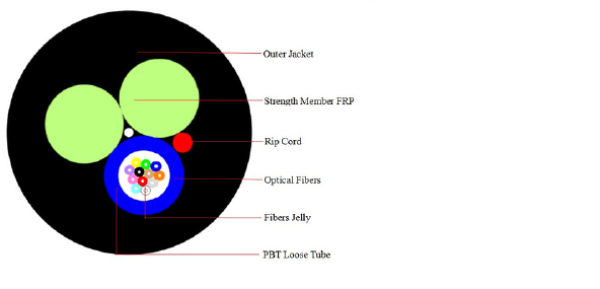

2. TEHNIČKA SPECIFIKACIJA

2.1 Tehnička specifikacija

• Broj vlakana: 12

• Labava cev:

  • Broj: 1
  • Materijal: PBT
  • Prečnik: 2 ± 0.05 mm
  • Punjenje: Gel za vlakna

• Broj vlakana po cevi: 12

• Centralni noseći element:

  • Materijal: FRP
  • Prečnik: 2.0 ± 0.1 mm
  • Broj: 2

• Materijal za blokadu vode: Pređa za blokadu vode

• Spoljni omotač:

  • Materijal: HDPE
  • Boja: Crna
  • Debljina: 1.5 ± 0.2 mm

• Maksimalna zatezna čvrstoća: 3000 N

• Prečnik kabla: 7.0 ± 0.2 mm

• Težina:

  • Neto težina: 45 ± 10 kg/km
  • Statička težina: 45 ± 10 kg/km

• Minimalni radijus savijanja:

  • Dinamički: 10 D/mm
  • Statički: 20 D/mm

2.2 Temperaturni opseg:

• Radna temperatura: -40°C do +70°C
• Temperatura skladištenja/transporta: -40°C do +70°C
• Temperatura instalacije: -5°C do +50°C

3. IDENTIFIKACIJA VLAKANA I LABAVE CEVI

• Boja cevi: Plava
• Boje vlakana:
  1. Plava
  2. Narandžasta
  3. Zelena
  4. Braon
  5. Siva
  6. Bela
  7. Crvena
  8. Crna
  9. Žuta
  10. Ljubičasta
  11. Roze
  12. Aqua (svetloplava)

      4. OPTIČKO VLAKNO

      4.1 Optičke i geometrijske performanse jednomodnog vlakna (ITU-T G.652D)

      STAVKA	JEDINICE	SPECIFIKACIJA
      Tip vlakna	-	G652D
      Slabljenje	dB/km	1310 nm ≤ 0.35 1550 nm ≤ 0.22
      Hromatska disperzija	ps/nm.km	1310 nm ≤ 3.5 1550 nm ≤ 18 1625 nm ≤ 22
      Nagib nulte disperzije	ps/nm².km	0.093
      Talasna dužina nulte disperzije	nm	1300 ~ 1324
      PMD (M=20, Q=0.01%)	ps/√km	≤ 0.2
      Granična talasna dužina (λc)	nm	≤ 1260
      Slabljenje pri savijanju (60 mm x 100 zavoja)	dB	≤ 0.1 na 1625 nm
      Prečnik modnog polja @1310nm	µm	9.2 ± 0.4
      Koncentričnost jezgra i obloge	µm	≤ 0.6
      Prečnik obloge	µm	125 ± 1
      Nekružnost obloge	%	≤ 0.6
      Prečnik zaštitnog sloja	µm	245 ± 10
      Test čvrstoće	Gpa	≥ 0.70
      Zavisnost od temperature	dB	≤ 0.5 (-60°C do +85°C)













      ---
