FTTH CATV Pasivni optički prijemnik
Opton- Proizvod iz grupe: CATV
- Proizvođač: Opton

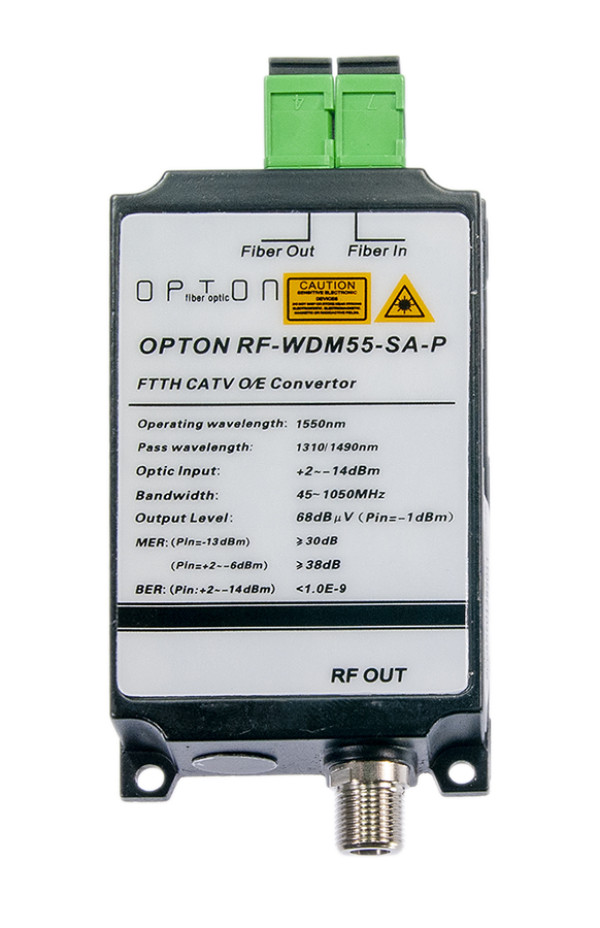

Opton RF-WDM55-SA-P FTTH CATV Passive Optical Receiver (converter)
Opton RF-WDM55-SA-P je pasivni CATV konvertor dizajniran za PON mreže. Može se koristiti i u EPON i GPON tehnologiji. Ima dva SC / APC konektora, jedan povezuje signal sa OLT / EDFA, a drugi ONU / ONT terminal. Portove premošćuje signal koji se prenosi kroz kanale od 1310 i 1490 nm (tj. one koje koristi OLT terminal). Sam uređaj radi na talasnoj dužini od 1550 nm i pretvara optički signal u RF (antena).
Omogućava povezivanje na CATV bez potrebe za korišćenjem ONT terminala sa RF konektorom.
Uređaj je potpuno pasivan, za rad mu nije potrebno napajanje. Savršeno za mesta gde vam nije potrebna velika izlazna snaga.
Karakteristike:
- pasivni CATV pretvarač;
- rad u opsegu od 1550 nm;
- prolazne talasne dužine od 1310 i 1490 nm;
- kompatibilnost sa PON tehnologijom;
- RF izlaz;
- opseg 45 - 1050 MHz.
|
CATV talasna dužina |
1550 nm |
|
PON passthrough |
1310 i 1490 nm |
|
Izolacija kanala 1490 i 1550 nm |
≥ 40 dB |
|
Osetljivost |
1310 nm: ≥ 0,85 A/W 1550 nm: ≥ 0,9 A/W |
|
Snaga |
2 - 14 dBm |
|
Return losses |
≥ 55 dB |
|
Konektor
|
SC/APC |
|
Radna frekvencija |
45 - 1050 MHz |
|
Exit level |
68 dBµV (Pin = -1 dBm) |
|
Return losses |
≥ 14 dB |
|
Izlazni otpor |
75 Ω |
|
Broj izlaznih portova |
1 |
|
Tip konektora |
F female |
|
OMI |
4,3% |
|
MER |
≥ 38 dB Pin = 2 - 6 dBm ≥ 30 dB Pin = 13 dBm |
|
BER |
< 1.0E-9 dB Pin: 2 ~ -14 dBm |
|
Dozvoljena radna temperatura |
od -20 do 55 C |
|
Dozvoljena vlažnost vazduha |
5%-95% bez kondenzacije |
|
Dimenzije |
50x88x22 mm |
