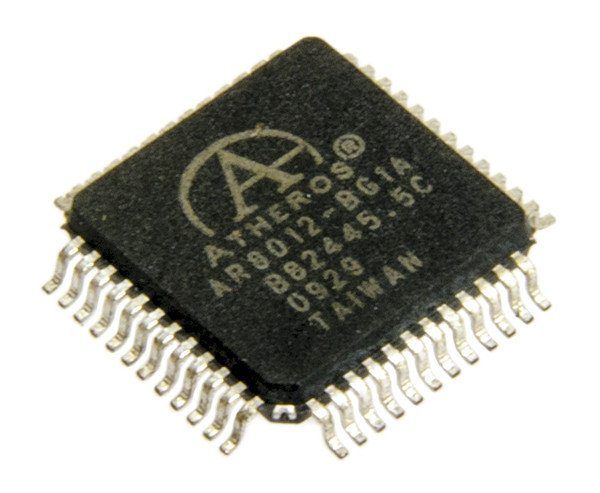

Atheros AR8012 Fast Ethernet primopredajnik je visoko integrisani uređaj fizičkog sloja koji prenosi i prima podatke velike brzine preko standardne kategorije 5 (CAT 5) neoklopljenog upredenog kabla. AR8012 je usklađen sa 100 BASE-TX i 10 BASE-T IEEE 802.3 standardom . AR8012 uređaj koristi naprednu tehnologiju obrade mešovitih signala i integriše funkcije kao što su adaptivno izjednačavanje i oporavak vremena kako bi pružio značajnu uštedu energije i rad u bučnim okruženjima. AR8012 uređaj podržava Media Independent Interface (MII) za direktnu vezu sa MAC-om koji podržava brzi Ethernet. AR8012 podržava Atheros Cable Diagnostic Test (CDT) funkciju, koji koristi tehnologiju Time Domain Reflectometry (TDR) za brzo i daljinsko identifikovanje potencijalnih kvarova kablova bez angažovanja osoblja za podršku na terenu ili rušenja mreže. AR8012 rešenje otkriva i izveštava o problemima kao što su PHY kvarovi, loši / marginalni kablovi ili segmenti ili konektori kablova, čime se značajno smanjuje vreme instalacije, napori za otklanjanje grešaka u kablovima i ukupni troškovi mrežne podrške. Proizveden u standardnom CMOS procesu od 0,13 μm, AR8012 je upakovana u LQFP sa 48 pinova, sa malom veličinom tela od 7 x 7 mm.

Karakteristike:

• 10/100 BASE-T IEEE 802.3 usklađen
• Podržava MII interfejs
• Režimi male snage sa internom automatskom DSP šemom za uštedu energije
• Potpuno integrisani digitalni adaptivni ekvilajzeri Sve digitalne korekcije lutanja osnovne linije
• Podržava eksterni izvor takta od 25 MHz
• Režim automatskog menjanja brzine
• Automatski MDI / MDIX crossover
• Automatska korekcija polariteta
• Režimi povratne petlje za dijagnostiku
• Automatsko pregovaranje u skladu sa IEEE 802.3u
• Softverski programabilni LED režimi
• Dijagnostički test kabla (CDT)
• Potrebno je samo jedno napajanje od 3,3 V
• 0,13 μm digitalni CMOS proces
• 48-pinski LQFP 7 mm x 7 mm paket
